特铭精密关于模内注塑IML的有关知识分享！

IML的中文名称：模内镶件注塑，其工艺特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐摩擦，并可长期保持颜色的鲜明不易退色。这里特铭精密小编就模内注塑IML有关知识简单分享如下:

IML工艺介绍: 小编这里主要介绍IML成型的原理及工艺，并对IML和 IMD工艺作了对比分析，总结出IML工艺的优缺点。

一 、IML的概念

IMD（In-Mold Decoration）是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术。目前IMD有两种制造方法，一种是把印刷好的Film薄膜制作成循环滚筒卷状带，安装到注塑机和注塑模具内，像标签Label贴到前模面上全自动地循环带移动式的生产出来；即人称之为IMD(在模具内转印注塑）。

另一种是把Film薄膜印刷好经过成型机Forming成型，再经过剪切后放置到注塑模具内生产出来的。即称之为IML（在模具内贴膜注塑）。此Film一般可分为三层：基材（一般是PET）、油墨层（INK）、胶合材料（多为一种特殊的粘合胶）。

当注塑完成后，通过粘合胶作用使Film和塑胶紧密结合融为一体，由于本身正表面覆耐磨保护膜的PET在最外层，有耐磨和耐刮伤的作用，其表面硬度可达到3H，而且会越摸越亮。其中注塑材料多为PC、PMMA、PBT等等。

二、IML的工艺工序

裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型工艺流程具体说明如下：

1)裁料：把卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷、成型工序用。

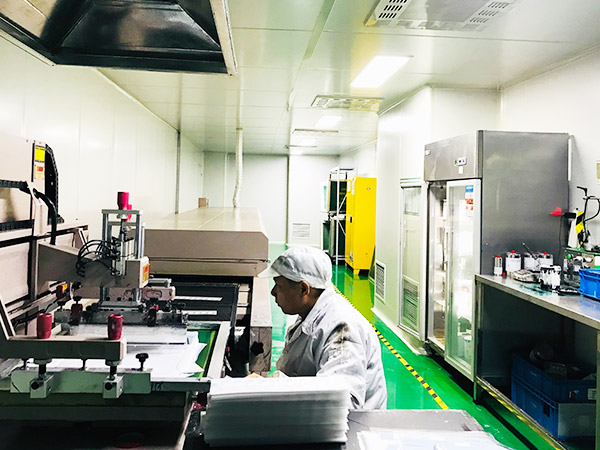

2)平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜 Film方形块上印刷图标、文字。

3)油墨干燥固定：把印刷好的薄膜Film方形放置在高温烤炉里干燥，目的是固定IML油墨。

4)贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面，有时需贴上单层或双层保护膜。

5)冲定位孔：热成型的定位孔一定要冲准。剪切工序的定位孔有时也要事先冲孔。

6)热成型（高压或铜模）：把印刷好的薄膜加热后，用高压机或铜模在预热状态下成型。

7)剪切外围形状：把成型好的立体薄膜的废料剪切掉。

8)材料注塑：把成型后跟前模立体形状一模一样的薄膜放到前模上，注塑出IML成品。

三、IML工艺的优点和缺点优点：

1) 胶片制作周期短，可表现多重色彩；

2) 在生产中可以随时更改图案及颜色；

3) IML最外层是FILM，油墨丝印于中间层，外表光洁美观，越摸越光亮，具有优良的抗刮性；

4) IML生产批量数量很灵活，适合多品种小量生产；

缺点：1) 前期周期长；2) 易产生胶片脱落、扭曲变形等情况；3) 产品不良率高。
